style


URI

<tempLayer_uri>/style[.<format>]

支持的方法

GETPUTHEAD

父资源

tempLayer

介绍

作为 tempLayer 的一个子资源,style 资源用于临时图层的样式,通过对 style 资源执行 PUT 请求,还可以修改临时图层的样式。只有 SuperMap 矢量图层(UGCVectorLayer)允许设置风格,其余类型的图层不允许设置风格。

支持的方法:

支持的表述格式:RJSON、JSON、HTML、XML、JSONP、FASTJSON。

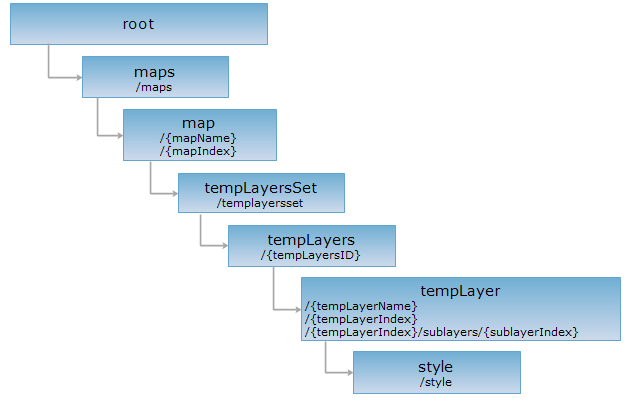

资源层次

根资源 maps 资源 map 资源 tempLayersSet 资源 tempLayers 资源 tempLayer 资源 style.htm

HTTP 请求方法

对如下 URI 执行 HTTP 请求,以 rjson 输出格式为例加以说明,其中,supermapiserver 是服务器名,"世界地图"是地图名({mapName}),1是"世界地图"中的一个临时图层集({tempLayersID}),URI 表示的是"世界地图"中的 ID 是1的临时图层集合,即 tempLayers 资源,Capitals@world 是临时图层集中 World 图层的一个子图层,URI 表示临时图层 Capitals@world 的样式。

http://supermapiserver:8090/iserver/services/map-world/rest/maps/世界地图/tempLayersSet/1/Capitals@World@@世界地图/style.rjson

GET 请求

获取临时图层的样式。

请求参数

名称 类型 含义
_cache boolean 【可选参数】
是否使用缓存,默认为 true。如果为 false,则关闭所有缓存。

响应结构

对 style 资源执行 GET 请求,当临时图层为 SuperMap 矢量图层(UGCVectorLayer)时,支持风格设置,返回资源表述的结构如下(资源表述在响应消息的实体主体里):

字段 类型 说明
markerSymbolID int 点状符号的编码,即符号库中点风格的 ID。
markerSize double 点状符号的大小。
markerAngle double 点状符号的旋转角度。
lineWidth double 边线宽度。
lineSymbolID int 线状符号的编码,即线型库中线型的 ID。
lineColor Color 符号为线状符号时,表示边线的颜色;符号为点状符号时,表示点的颜色。
fillSymbolID int 填充符号的编码,即在填充库中填充风格的 ID。
fillOpaqueRate int 填充不透明度,合法值为 0——100 的数值。
fillGradientOffsetRatioX double 渐变填充中心点相对于填充区域范围中心点的水平偏移百分比。
fillGradientOffsetRatioY double 填充中心点相对于填充区域范围中心点的垂直偏移百分比。
fillGradientMode FillGradientMode 渐变填充风格的渐变类型。
fillGradientAngle double 渐变填充的旋转角度。
fillForeColor Color 填充符号的前景色。
fillBackOpaque boolean 当前填充背景是否不透明。
fillBackColor Color 填充符号的背景色。

当临时图层不为 SuperMap 矢量图层(UGCVectorLayer)时,不支持风格设置的时候,返回的资源表述的结构如下:

字段 类型 说明
succeed boolean

false,表示图层不支持风格设置。

error HttpError 出错信息。



响应示例

对 queryable 资源:http://supermapiserver:8090/iserver/services/map-world/rest/maps/世界地图/tempLayersSet/1/Capitals@World@@世界地图/style.rjson,执行 GET 请求,获取临时体层 Capitals@world 的样式如下:

{

    "fillBackColor": {

        "blue": 255,

        "green": 255,

        "red": 255

    },

    "fillBackOpaque": true,

    "fillForeColor": {

        "blue": 196,

        "green": 196,

        "red": 196

    },

    "fillGradientAngle": 0,

    "fillGradientMode": "NONE",

    "fillGradientOffsetRatioX": 0,

    "fillGradientOffsetRatioY": 0,

    "fillOpaqueRate": 100,

    "fillSymbolID": 0,

    "lineColor": {

        "blue": 0,

        "green": 0,

        "red": 0

    },

    "lineSymbolID": 0,

    "lineWidth": 0.1,

    "markerAngle": 0,

    "markerSize": 2,

    "markerSymbolID": 12

}

PUT 请求

修改临时图层的样式,仅支持 SuperMap 矢量图层(UGCVectorLayer)。

请求参数

对 style 资源执行 PUT 请求,请求体中必须包含一些参数,如果参数合法,iServer 服务器会根据这些参数修改临时图层的样式。请求体结构如下所示:

字段 类型 含义
markerSymbolID int 点状符号的编码,即符号库中点风格的 ID。
markerSize double 点状符号的大小。
markerAngle double 点状符号的旋转角度。
lineWidth double 边线宽度。
lineSymbolID int 线状符号的编码,即线型库中线型的 ID。
lineColor Color 边线的颜色。
fillSymbolID int 填充符号的编码,即在填充库中填充风格的 ID。
fillOpaqueRate int 填充不透明度,合法值为 0——100 的数值。
fillGradientOffsetRatioX double 渐变填充中心点相对于填充区域范围中心点的水平偏移百分比。
fillGradientOffsetRatioY double 填充中心点相对于填充区域范围中心点的垂直偏移百分比。
fillGradientMode FillGradientMode 渐变填充风格的渐变类型。
fillGradientAngle double 渐变填充的旋转角度。
fillForeColor Color 填充符号的前景色。
fillBackOpaque boolean 当前填充背景是否不透明。
fillBackColor Color 填充符号的背景色。

响应结构

对 style 资源执行 PUT 请求,返回的操作结果表述的结构如下(表述在响应消息的实体主体里):

字段 类型 说明
succeed boolean

修改图层样式是否成功。如果不成功会有错误信息。

error HttpError 出错信息,如果修改成功,则没有本字段。

响应示例

对 style 资源:http://supermapiserver:8090/iserver/services/map-world/rest/maps/世界地图/tempLayersSet/1/Capitals@World@@世界地图/style.rjson,执行如下参数的 POST 请求,修改临时图层 Capitals@world(SuperMap 矢量图层)的样式(修改线宽为 0.3):

{

    "fillBackColor": {

        "blue": 255,

        "green": 255,

        "red": 255

    },

    "fillBackOpaque": true,

    "fillForeColor": {

        "blue": 196,

        "green": 196,

        "red": 196

    },

    "fillGradientAngle": 0,

    "fillGradientMode": "NONE",

    "fillGradientOffsetRatioX": 0,

    "fillGradientOffsetRatioY": 0,

    "fillOpaqueRate": 100,

    "fillSymbolID": 0,

    "lineColor": {

        "blue": 0,

        "green": 0,

        "red": 0

    },

    "lineSymbolID": 0,

    "lineWidth": 0.3,

    "markerAngle": 0,

    "markerSize": 2,

    "markerSymbolID": 12

}

修改成功时返回 rjson 格式的资源描述如下::

{

    "succeed": true

}

HEAD 请求

返回跟 GET 请求一样的 HTTP 响应头,但是没有响应实体。可以在不必传输整个响应内容的情况下,获取包含在响应消息头中的元数据信息。元数据信息包括媒体类型,字符编码,压缩编码,实体内容长度等。

HEAD 请求可以用来判断 style 资源是否存在,或者客户端是否有权限访问 style 资源。通过对加.<format>的 URI 执行 HEAD 请求,还可以快速判断 style 资源是否支持<format>格式的表述。

请参见
