symbol


URI

<map_uri>/symbol[.<format>]

支持的方法

GETHEAD

父资源

map

介绍

symbol 资源表示地图的符号。可以是点状符号,线状符号,填充符号,通过对带参数的 URI 执行 GET 请求来获取对应的符号图片。其中,style 中对应符号的 ID 唯一确定一个符号。

支持的方法:

支持的表述格式:PNG、BMP、GIF、JPG、WebP、RJSON、JSON、HTML、XML、JSONP、FASTJSON。

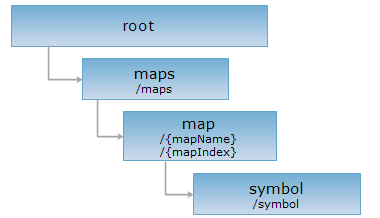

资源层次

根资源 maps 资源 map 资源 symbol 资源

HTTP 请求方法

对如下 URI 执行 HTTP 请求,以 BMP 图片格式为例加以说明,其中,supermapiserver 是服务器名,“世界地图”是地图名({mapName})。

http://supermapiserver:8090/iserver/services/map-world/rest/maps/世界地图/symbol.bmp

GET 请求

获取一个符号的图片。

请求参数

对 symbol 资源执行 GET 请求,获取一个符号的图片,需要在 URI 中包含相关参数,如下所示:

名称 类型 含义
resourceType ResourceType 【必选参数】
符号的类型。可以是点状符号,线状符号,填充符号等。
style Style 【必选参数】
符号绘制的风格。
redirect boolean 是否重定向,HTTP 传输中的一个概念。如果为 true,则将请求重定向到图片的真实地址;如果为 false,则响应体中是图片的字节流。默认为 true,进行重定向。
picWidth int 要获取的符号图片的宽度。默认为64像素。
picHeight int 要获取的符号图片的高度。默认为64像素。
_cache boolean 是否使用缓存,默认为 true。如果为 false,则关闭所有缓存。

响应结构

如果直接获取地图符号,可指定表述格式为 PNG、BMP、GIF、WebP 或 JPG,则返回一幅图片,图片不透明。

如果获取地图符号信息,可指定表述格式为 RJSON、JSON、HTML 或 XML,则返回的表述结构如下:

名称 类型 含义
resourceImageUrl String 指向符号图片的 URI 信息,其中图片格式只能为 PNG 格式。
resourceParameter ResourceParameter 符号图片的信息,比如资源图片的高度、宽度、资源图片的风格等。



示例

对如下参数的 symbol 资源:http://supermapiserver:8090/iserver/services/map-world/rest/maps/世界地图/symbol.png?resourceType=SYMBOLLINE&style={"fillBackOpaque":true,"lineWidth":0.1,"fillBackColor":{"red":255,"blue":255,"green":255},"fillForeColor":{"red":208,"blue":240,"green":255},"markerAngle":0,"markerSize":50,"fillGradientOffsetRatioX":0,"fillGradientOffsetRatioY":0,"lineColor":{"red":0,"blue":0,"green":128},"fillOpaqueRate":100,"fillGradientMode":"NONE","fillSymbolID":76,"fillGradientAngle":0,"markerSymbolID":10,"lineSymbolID":34},执行 GET 请求,返回线状符号的图片如下:

HEAD 请求

返回跟 GET 请求一样的 HTTP 响应头,但是没有响应实体。可以在不必传输整个响应内容的情况下,获取包含在响应消息头中的元数据信息。元数据信息包括媒体类型,字符编码,压缩编码,实体内容长度等。

获取 symbol 资源的元数据信息。检查该 symbol 资源是否存在,权限是否可以访问。通过对加.<format>的 URI 执行 HEAD 请求,还可以快速判断 symbol 资源是否支持<format>格式的表述。
